Trois points libres, un point sur droite et un point sur cercle

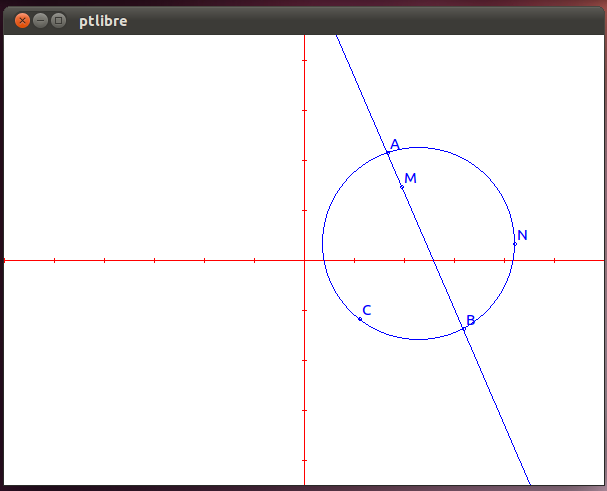

Il s'agit dans cet exemple de créer trois points A, B et C qu'on peut déplacer à l'aide de la souris, de tracer la droite AB, le cercle ABC puis un point M mobile sur la droite (AB) puis enfin un point N mobile sur le cercle passant par A, B, C.

Répertoire : arc. Trois fichiers sont utilisés : main.cpp, fenetre.h et fenetre.cpp.

main.cpp

#include <QApplication>

#include "fenetre.h"

int main (int argc, char *argv []) {
     QApplication app (argc, argv);
     Fenetre f;
     f.show();
     return app.exec ();
}

On crée l'application app, le fenêtre principale f puis on lance la boucle d'exécution app.

fenetre.h

#ifndef FENETRE_H
#define FENETRE_H

#include <QWidget>
#include <QPaintEvent>
#include <QMouseEvent>
#include <QPainter>
#include "geo2D/point_sur_droite.h"
#include "geo2D/point_sur_cercle.h"

On déclare les objets de la bibiliothèque Qt nécessaires. On peut écrire directement #include <QtGui>. Seuls les objets utiles seront annexés. On déclare ensuite les objets de la bibliothèque geo2D nécessaires.On peut écrire directement #include "geo2D/geo2D.h" mais dans ce cas tous les objets de la bibliothèque geo2Dseront ajoutés au programme qui sera donc plus gros.

class Fenetre: public QWidget {

    Q_OBJECT

public:
    repere *R;
    point_libre *A;
    point_libre *B;
    point_libre *C;
    droite *AB;
    cercle *ABC;
    point_sur_droite *M;
    point_sur_cercle *N;

On déclare ici tous les objets géométriques qui seront utilisés.

    bool presse;

Indicateur signalant s'il y a un déplacement en cours

    Fenetre (QWidget *parent = 0);

protected:
    void paintEvent (QPaintEvent *);
    void mousePressEvent(QMouseEvent *event);
    void mouseMoveEvent(QMouseEvent *event);
    void mouseReleaseEvent(QMouseEvent *event);

};

#endif

On définit ici les quatre fonctions gérant le dessin et l'action de la souris (appui sur le bouton, déplacement, relâchement).

fenetre.cpp

/*
 * ptlibre
 * teste point sur droite et point sur cercle
 */

#include "fenetre.h"

Fenetre::Fenetre (QWidget *parent): QWidget (parent) {
    setGeometry (0, 0, 600, 450);
    setMouseTracking (true);
    setCursor (Qt::ArrowCursor);
    presse = false;

Constructeur de la fenêtre principale : on indique sa taille, on donne la possibilité de gérer le déplacement de la souris sans qu'on ait besoin d'appuyer sur le bouton (setMouseTracking (true);), on fixe le curseur par défaut puis on initialise l'indicateur de déplacement des points libres.

    R = new repere (300, 225, 600, 450, 50.0, 50.0, 1.0, 1.0);
    A = new point_libre (3.0, 2.0, "A", R);
    B = new point_libre (3.0, -2.0, "B", R);
    C = new point_libre (0.0, 0.0, "C", R);
    AB = new droite (A, B, NULL, R);
    ABC = new cercle (A, B, C, NULL, R);
    M = new point_sur_droite (AB, "M", R);
    N = new point_sur_cercle (ABC, "N", R);

On crée ici les objets géométriques : le repère, les points A, B, C, la droite (AB) puis le cercle passant par A, B et C. On crée ensuite deux autres points M et N. On peut les déplacer mais M appartiendra obligatoirement à la droite AB et N au cercle (ABC).

void Fenetre::paintEvent (QPaintEvent *) {
    setPalette (QPalette (QColor (255, 255, 255)));
    setAutoFillBackground (true);
    QPainter painter (this);
    painter.setPen (Qt::red);
    (*R).trace (&painter);
    painter.setPen (Qt::blue);
    A -> trace (&painter);
    B -> trace (&painter);
    C -> trace (&painter);
    AB -> trace (&painter);
    ABC -> trace (&painter);
    M -> trace (&painter);
    N -> trace (&painter);
}

On redessine ici la figure : on peint le fond en blanc, on trace le repère en rouge puis les points la droite et le cercle.

void Fenetre::mousePressEvent (QMouseEvent *event) {
    int X = event -> x ();
    int Y = event -> y ();
    presse = A -> select (X, Y) || B -> select (X, Y) || C -> select (X, Y)
            || M -> select (X, Y) || N -> select (X, Y);
    if (presse)
        setCursor (Qt::ClosedHandCursor);
}

On teste, dans cet ordre, si la souris est proche de A, B, C, M ou N. Si c'est le cas l'indicateur de déplacement du point est positionné ainsi que le booléen presse. On change ensuite le curseur.

void Fenetre::mouseMoveEvent (QMouseEvent *event) {
    int X = event -> x ();
    int Y = event -> y ();
    if (presse) {
        if (A -> bouge (X, Y) || B -> bouge (X, Y) || C -> bouge (X, Y)) {
            AB -> droite_pt_pt (A, B);
            M -> point_sur_droite_d ();
            ABC -> cercle_pt_pt_pt (A, B, C);
            N -> point_sur_cercle_c ();
        }
        M -> bouge (X, Y);
        N -> bouge (X, Y);
        update ();

Si le déplacement d'un point est en cours (presse = TRUE) alors on modifie ses coordonnées à l'écran (méthode bouge (X, Y);). Si le point en train de bouger est A, B ou C on recalcule la droite (AB) le cercle (ABC) puis la position des points M et N. Si le point en cours de déplacement est M ou N on se contente d'actualiser ses coordonnées. On redessine enfin la figure (méthode update();). NB la méthode bouge (X, Y); n'agit que sur le point en cours de déplacement.

    } else {
        bool proche = A -> zone (X, Y) || B -> zone (X, Y) || C -> zone (X, Y)
                         || M -> zone (X, Y) || N -> zone (X, Y);
        if (proche)
            setCursor (Qt::PointingHandCursor);
        else
            setCursor (Qt::ArrowCursor);
    }

Si on bouge la souris sans appuyer sur le bouton en change simplement le curseur à proximité de A, B, C, M ou N.

void Fenetre::mouseReleaseEvent (QMouseEvent *) {
    A -> stop();
    B -> stop();
    C -> stop();
    M -> stop();
    N -> stop();
    presse = false;
    setCursor (Qt::PointingHandCursor);
}

On relâche de bouton de la souris : on remet alors tous les indicateurs de déplacement à FALSE puis on change le curseur.
